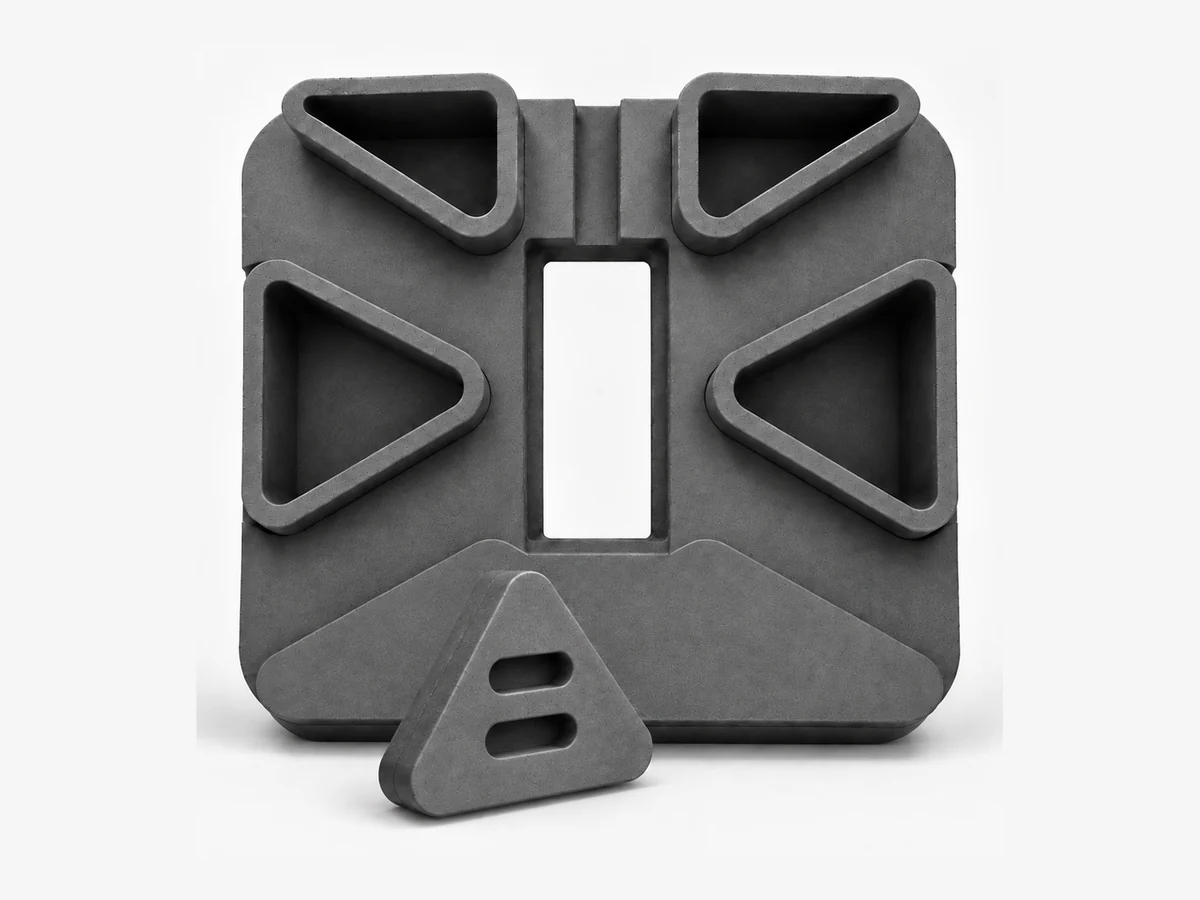

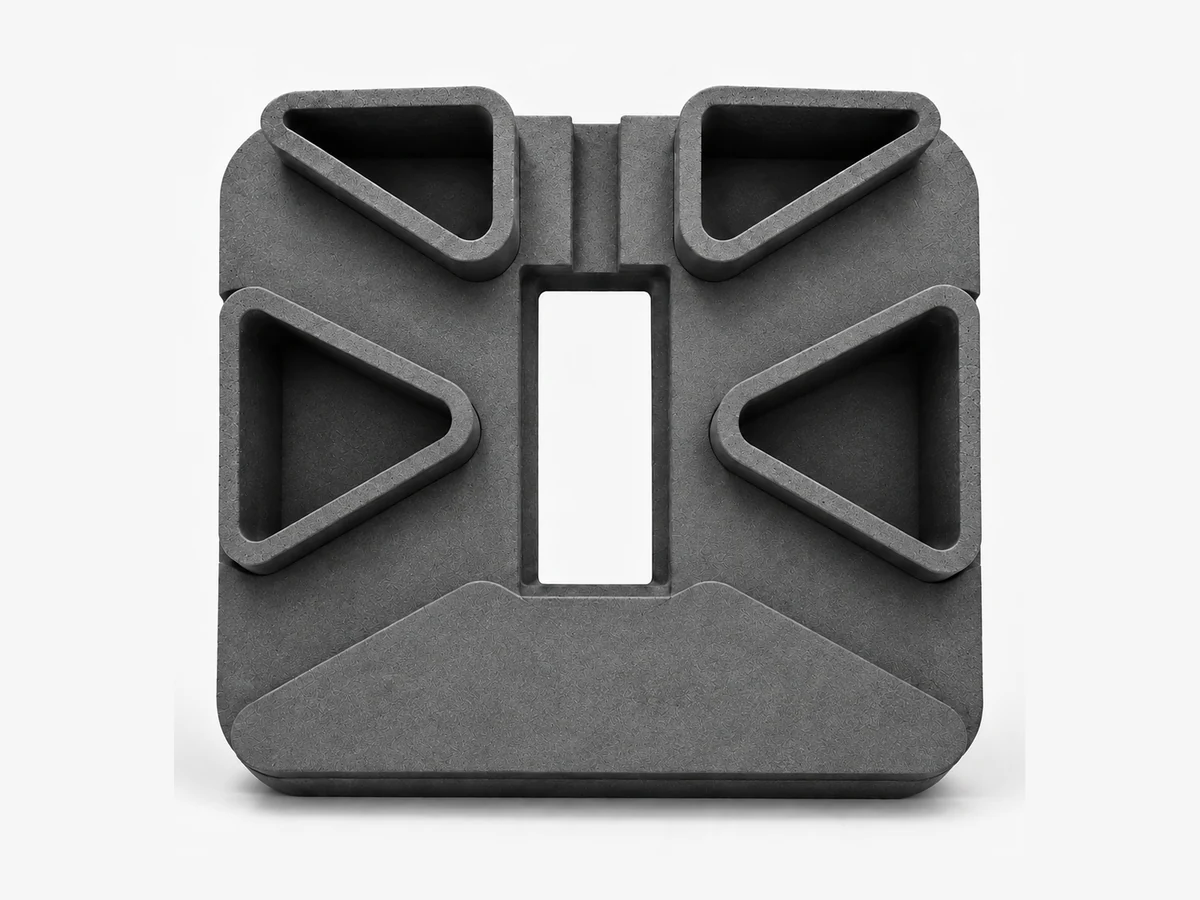

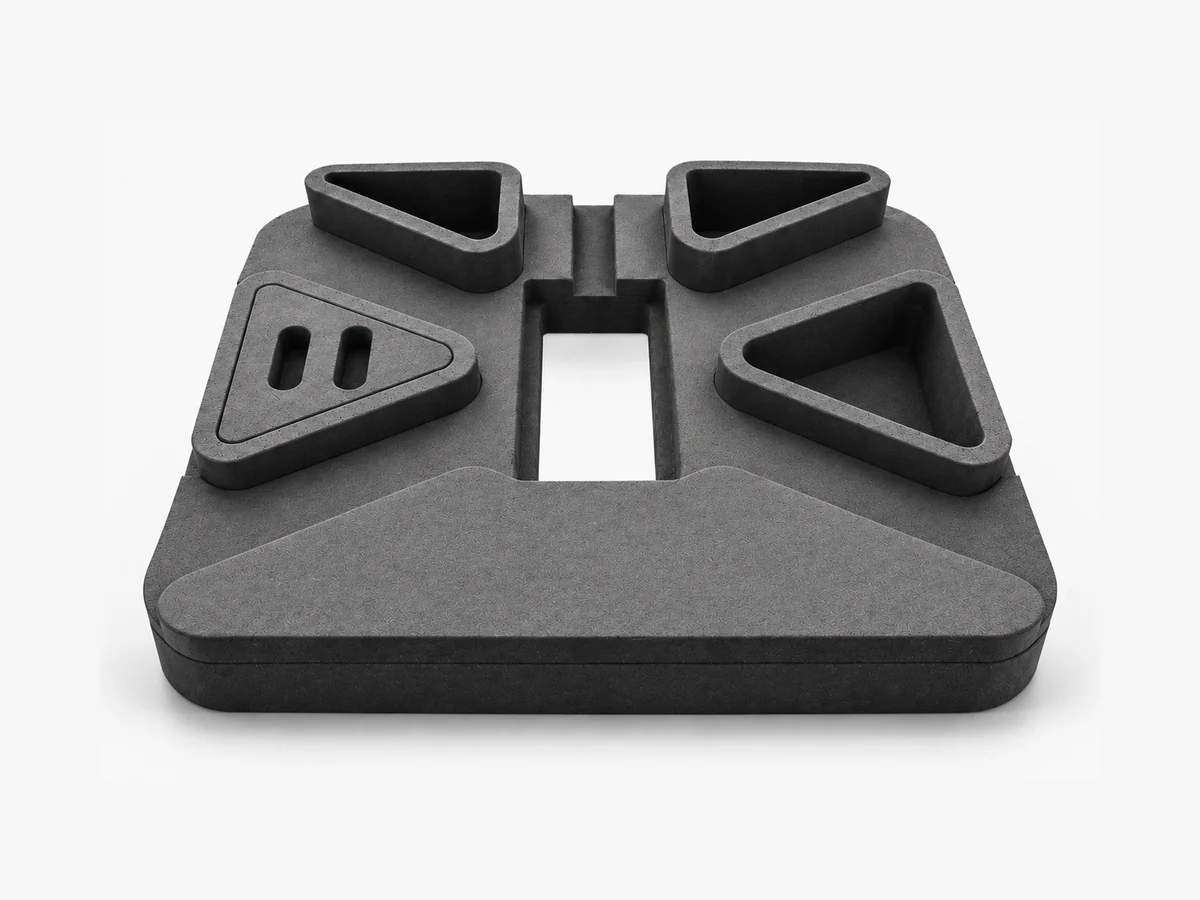

Développé en collaboration avec un client, ce bloc mousse EVA a été réalisé pour protéger et transporter un drone de 8 pouces. La conception mousse peut être adaptée à des dimensions plus grandes ou plus petites, pour toute taille et toute configuration de drone. FFG a intégré les modèles CAO 3D et les plans 2D fournis par le client, puis a affiné et mis à jour la conception. Le projet a suivi les étapes de prototype, pilote, production et livraison, avec des possibilités d’intégration dans un sac, une valise rigide ou en usage autonome.
Discuter d’une application similaire
Le prototype a fait l’objet d’un contrôle d’ajustement statique. Le pilote a été approuvé après des essais sur le terrain, puis le projet a atteint la production et la livraison. Les méthodes, conditions et résultats détaillés des essais n’ont pas été communiqués.
Le client a fourni les fichiers CAO 3D et 2D initiaux. FFG a géré leur intégration, puis a affiné et mis à jour la conception mousse en collaboration avec le client. Cet exemple illustre le développement d’un composant mousse à partir d’une définition existante fournie par le client.
Les couches de mousse EVA sont découpées à l’emporte-pièce et assemblées par collage pour former le bloc. Un usinage CNC complémentaire permet de finaliser les détails fins. Ce procédé associe une construction mousse en couches à une finition des détails par usinage.
Le bloc mousse peut être intégré à un sac de transport ou à un sac à dos, avec l’appui de FFG Bags pour le développement textile, ou à une valise rigide de protection. Pour une application similaire, précisez la configuration du drone, les dimensions intérieures du contenant, le dégagement nécessaire à la fermeture et l’accès pour insérer et retirer l’équipement.
Un bloc autonome peut être développé pour l’intégration par le client ou utilisé comme support de drone et support d’encours de fabrication (WIP) pendant la production ou la maintenance. Les points d’appui, l’accès au drone et les besoins de manutention doivent être définis pour la tâche prévue.
L’EVA est un copolymère d’éthylène et d’acétate de vinyle. Les fabricants proposent des mousses EVA à cellules fermées légères, souples et résilientes pour l’emballage et le calage, avec une faible absorption d’eau pour les grades décrits dans les sources ci-dessous. Ces caractéristiques de famille matière sont distinctes de la spécification de ce projet. Pour une conception similaire, confirmez auprès du fournisseur le grade exact, l’échelle de dureté, le comportement en compression, la récupération après une charge prolongée et les limites de température, puis validez l’ensemble mousse et contenant pour son usage prévu.
Partagez le plan de la pièce ou de l’assemblage, les dimensions, la matière ou le grade si connu, les interfaces, les quantités et le calendrier. Précisez les exigences à valider.
